Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью

Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью
Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью

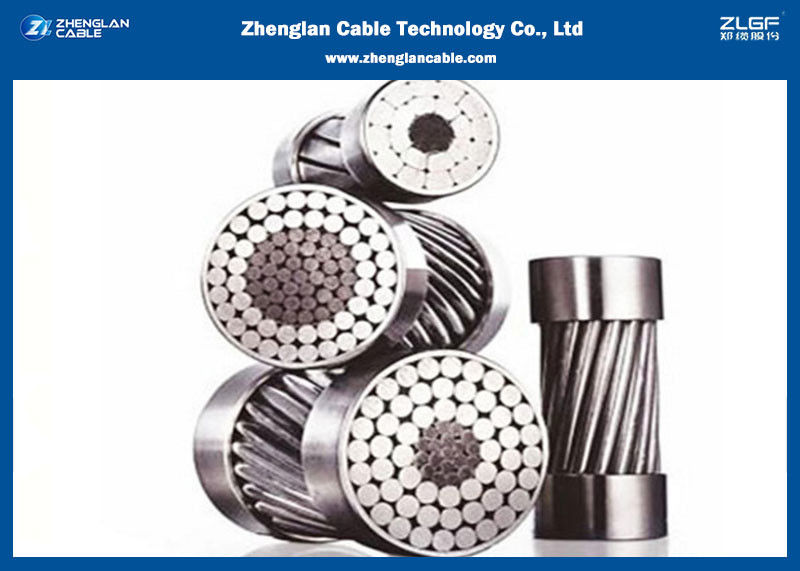

Большие изображения :  Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью

Подробная информация о продукте:
Место происхождения: Хэнань, Китай
Фирменное наименование: Zhenglan Cable
Сертификация: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Номер модели: КАБО КАА
Оплата и доставка Условия:
Количество мин заказа: Могущий быть предметом переговоров
Цена: Negotiable
Упаковывая детали: Деревянный барабанчик, железный деревянный барабанчик, как запрос клиента
Время доставки: 15 дней
Условия оплаты: Т/Т, Л/К

Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью

описание
Материал: Алюминиевая сталь проводника усилила Из цвета оболочки: никакие
Ядр: Сталь Длина тросового ролика: Подгонянный
characted: Обнаженный проводник Вся площадь: 18.7~1211
Высокий свет:

сталь проводника acsr алюминиевая усилила

,

надземная линия проводник

,

проводники передачи энергии ACSR

Сталь проводника передающей линии алюминиевая усилила проводника кабеля CABO CAA DOTTEREL/SWAN/SPARROW/Penguin обнаженного ACSR

ПРИМЕНЕНИЕ

Проводники ACSR широко использованы для передачи электропитания над длинными расстояниями, в виду того что они идеальны для длинных надземных линий пядей. Они также использованы как посыльный для поддерживая надземных электрических кабелей.

СТАНДАРТ

Базовая конструкция к стандартам EN 50182 BS 215-2/BS/IEC 61089/ASTM b 232/B 232M/DIN 48204/JIS c 3110.

КОНСТРУКЦИЯ

Проводники ACSR сформированы несколькими проводов алюминия и гальванизированной стали, который сели на мель в концентрических слоях. Провод или провода который формируют ядр, сделаны из гальванизированной стали и внешних слоя или слоев, алюминия. Гальванизированное стальное ядр состоит нормально 1, 7 или 19 проводов. Диаметры стальных и алюминиевых проводов могут быть этими же, или другие.

Путем менять относительные пропорции алюминия и стали, необходимые характеристики для любого определенного применения можно достигнуть. Более высокий U.T.S. Смогите быть получено, путем увеличение стального содержания, и более сильнотоковая пропускная способность путем увеличение алюминиевого содержания.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количества проводов Модули упругости Coeficient линейного расширения
AL СТАЛЬ Kg/mm2 Lb/in2 1/Cº 1/Fº
6 1 81 11,5 x106 19,1 x10-6 10,6 x10-6
6 7 77 11,0 x106 19,8 x10-6 11,0 x10-6
12 7 107 15,2 x106 15,3 x10-6 8,5 x10-6
18 1 67 9,5 x106 21,2 x10-6 11,8 x10-6
24 7 74 10,5 x106 19,6 x10-6 10,9 x10-6
26 7 77 10,9 x106 18,9 x10-6 10,5 x10-6
28 7 79 11,2 x106 18,4 x10-6 10,2 x10-6
30 7 82 11,6 x106 17,8 x10-6 9,9 x10-6
30 19 80 11,4 x106 18,0 x10-6 10,0 x10-6
32 19 82 11,7 x106 17,5 x10-6 9,7 x10-6
54 7 70 9,9 x106 19,3 x10-6 10,7 x10-6
54 19 68 9,7 x106 19,4 x10-6 10,8 x10-6

ПАРАМЕТРЫ КОНСТРУКЦИИ

• IEC 60189

Код Номинальная площадь Садить на мель Общий диаметр Вес Разрывная нагрузка Электрическое сопротивление @20° Настоящее Rating*
AL СТАЛЬ ИТОГ AL СТАЛЬ
mm2 mm2 mm2 No.xmm No.xmm mm Kg/Km KN Ω/Km
16 16 2,67 18,7 6/1.84 1/1.84 5,52 64,6 6,08 1,7934 85
25 25 4,17 29,2 6/2.30 1/2.30 6,9 100,9 9,13 1,1478 112
40 40 6,67 46,7 6/2.91 1/2.91 8,73 161,5 14,4 0,7174 150
63 63 10,5 73,5 6/3.66 1/3.66 10,98 254,4 21,63 0,4555 198
100 100 16,7 117 6/4.61 1/4.61 13,83 403,8 34,33 0,2869 263
125 125 6,94 132 18/2.97 1/2.97 14,85 397,9 29,17 0,2304 299
125 125 20,4 145 26/2.47 7/1.92 15,64 503,9 45,69 0,231 302
160 160 8,89 169 18/3.36 1/3.36 16,8 509,3 36,18 0,18 347
160 160 26,1 186 26/2.80 7/2.18 17,74 644,9 57,69 0,1805 351
200 200 11,1 211 18/3.76 1/3.76 18,8 636,7 44,22 0,144 398
200 200 32,6 233 26/3.13 7/2.43 19,81 806,2 70,13 0,1444 402
250 250 24,6 275 22/3.80 7/2.11 21,53 880,6 68,72 0,1154 458
250 250 40,7 291 26/3.50 7/2.72 22,16 1007,7 87,67 0,1155 461
315 315 21,8 337 45/2.99 7/1.99 23,91 1039,6 79,03 0,0917 526
315 315 51,3 366 26/3.93 7/3.05 24,87 1269,7 106,83 0,0917 530
400 400 27,7 428 45/3.36 7/2.24 26,88 1320,1 98,36 0,0722 607
400 400 51,9 452 54/3.07 7/3.07 27,63 1510,3 123,04 0,0723 610
450 450 31,1 481 45/3.57 7/2.38 28,56 1485,2 107,47 0,0642 651
450 450 58,3 508 54/3.26 7/3.26 29,34 1699,1 138,42 0,0643 655
500 500 34,6 535 45/3.76 7/2.51 30,09 1650,2 119,41 0,0578 693
500 500 64,8 565 54/3.43 7/3.43 30,87 1887,9 153,8 0,0578 697
560 560 38,7 599 45/3.98 7/2.65 31,83 1848,2 133,74 0,0516 741
560* 560 70,9 631 54/3.63 19/2.18 32,68 2103,4 172,59 0,0516 745
630 630 43,6 674 45/4.22 7/2.81 33,75 2079,2 150,45 0,0459 794
630* 630 79,8 710 54/3.85 19/2.31 34,65 2366,3 191,77 0,0459 798
710 710 49,1 759 45/4.48 7/2.99 35,85 2343,2 169,56 0,0407 851
710* 710 89,9 800 54/4.09 19/2.45 36,79 2666,8 216,12 0,0407 856
800* 800 34,6 835 72/3.76 7/2.51 37,61 2480,2 167,41 0,0361 910
800* 800 66,7 867 84/3.48 7/3.48 38,28 2732,7 205,33 0,0362 912
800* 800 101 901 54/4.34 19/2.61 39,09 3004,9 243,52 0,0362 916
900* 900 38,9 939 72/3.99 7/2.66 39,9 2790,2 188,33 0,0321 972
900* 900 75 975 84/3.69 7/3.69 40,59 3074,2 226,5 0,0322 974
1000* 1000 43,2 1043 72/4.21 7/2.80 42,08 3100,3 209,26 0,0289 1031
1120* 1120 47,3 1167 72/4.45 19/1.78 44,5 3464,9 234,53 0,0258 1096
1120* 1120 91,2 1211 84/4.12 19/2.47 45,31 3811,5 283,17 0,0258 1100
1250* 1250 102 1352 84/4.35 19/2.61 47,85 4253,9 316,04 0,0232 1165
1250* 1250 52,8 1303 72/4.70 19/1.88 47 3867,1 261,75 0,0231 1163
1120* 1120 91,2 1211 84/4.12 19/2.47 45,31 3811,5 283,17 0,0258 1100

Проводник пингвина обнаженный АКСР кабеля КАБО КАА ДОТТЭРЭЛ/СВАН/СПАРРОВ/проводника передачи алюминиевой усиленный сталью 0

Почему вы выбрать нас?

  • Продукты исполняют со стандартами GB, IEC, BS, ASTM, DIN, VDE и JIS; Requirments клиента стандартные приняли;
  • Аттестованный к 9001:2015 ISO, 14001:2015 ISO и 18001:2007 OHSAS;
  • Зарегистрированная столица $30 миллионов и фабрика покрывают зону 60,000㎡;
  • Предварительное испытательное оборудование и процедуры, осмотр 100% перед фабрикой;
  • Достаточные запасы и самое высокое эффективное грузя время guarranteed;
