Кабель силовой бронированный одножильный среднего напряжения 18/30 кВ

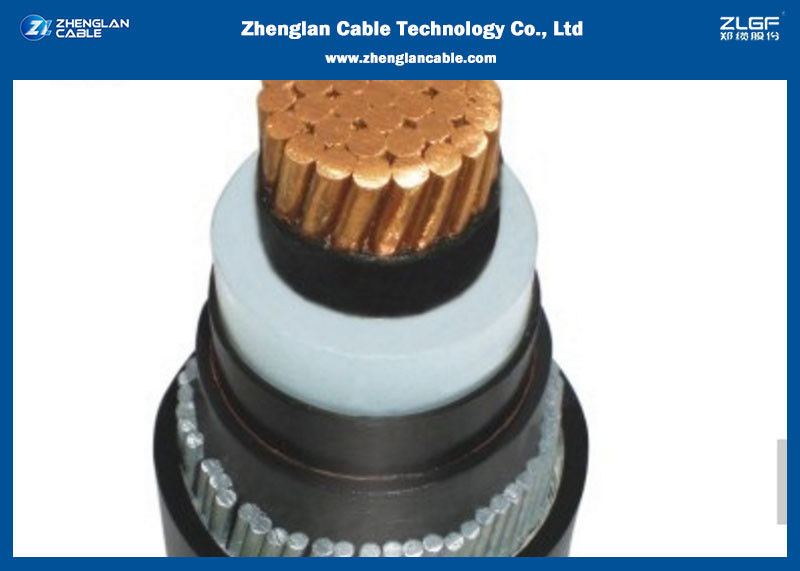

18/30KV MV одноядерный бронированный силовой кабель, изолированный кабель согласно IEC 60502/60228

Строительство кабелей

Проводники

Проводники до 630 мм2 должны быть круговыми, сжатыми и натянутыми и должны соответствовать классу 2 IEC 60228.630mm2 проводник будет круглого типа натянутой, на который будет нанесен слой полупроводящей ленты.

Экран проводника

Это будет экструдированный слой полупроводящего соединения, применяемого при одновременном тройном экструзионном процессе над проводником вместе с изоляцией и изоляционным экраном.Трехкратная экструзия - это одна высокоточная операция, которая исключает возможность любого загрязнения между слоями, которое может создать нарушения в электрическом поле.- тщательный выбор материала и особое внимание к параметрам процесса,мы производим изоляционные слои экрана с требуемой степенью силового отталкивания, как это предусмотрено применимым национальным или международным стандартом.

Изоляция

Это будет экструдированный слой XLPE, нанесенный на проводниковый экран в процессе тройной экструзии вместе с проводниковым экраном и изоляционным экраном.

Изоляционный экран

Это будет слой полупроводящего соединения, которое будет нанесено путем тройного экструзирования над изоляцией.

Металлический экран

Он будет состоять из слоя медной ленты, нанесенной спирально с перекрытием изоляционной экрана.

Укладка

В случае трех ядерных кабелей три ядра прокладываются негигроскопическими наполнителями, такими как полипропиленовые ((PP) наполнители в промежутках, и накладывается связующая лента с перекрытием.Эти ленты могут быть из ПВХ или пенообразованного полиэтилена.

Внутренняя оболочка для бронированных кабелей

Экструдированный слой ПВХ или ПЭ наносится на заложенные ядра для бронированных кабелей.

Бронежилеты

В случае бронированных кабелей броня наносится спирально над внутренней оболочкой.броня может иметь один из следующих вариантов::

а) Оцинкованная стальная проволока.

b) оцинкованная стальная лента.

Над навесом

В случае с бронированными кабелями над броней наносится экструдированный слой, а в случае с небронированными кабелями - накладывается ядро.

кабели среднего напряжения обычно снабжаются красным ПВХ над оболочками, соответствующими стандартам BS 6622 или IEC 60502.Другие цвета могут быть предоставлены в соответствии с различными соображениями установки, такими как влияние УФ-излучения и различные составы почвы.В дополнение к покрытым графитом оболочкам, где требуется проверка оболочки на месте, также могут быть поставлены антитермитные препараты.

Огневая производительность на кабельных оболочках

Кабели также могут быть снабжены специальным огнеупорным ПВХ над оболочками, чтобы соответствовать стандарту IEC 60332.Мы также можем поставлять кабели с низким содержанием галогена (LSZH) покрытия в соответствии с стандартами BS 7211 и BS 6724 или других эквивалентных международных стандартов.


18/30KV MV одноядерный бронированный силовой кабель, изолированный кабель согласно IEC 60502/60228

Медный проводник XLPE Изолированный кабель, три ядраПараметры кабеля:

Почему выбирать кабель Чжэнлан:

• предоставляемые услуги OEM/ODM;
• Продукция соответствует стандартам GB, IEC, BS, ASTM, DIN, VDE и JIS; требования стандартов клиентов приняты;
• Сертификат по стандарту ISO 9001:2015, ISO 14001:2015 и OHSAS 18001:2007;
• Регистрированный капитал 30 миллионов долларов и завод площадью 60 000 м2;
• Современное испытательное оборудование и процедуры, 100% проверка перед производством;
• Достаточно запасов и максимально эффективное время доставки гарантировано;
• Профессиональные предпродажные и послепродажные услуги.
