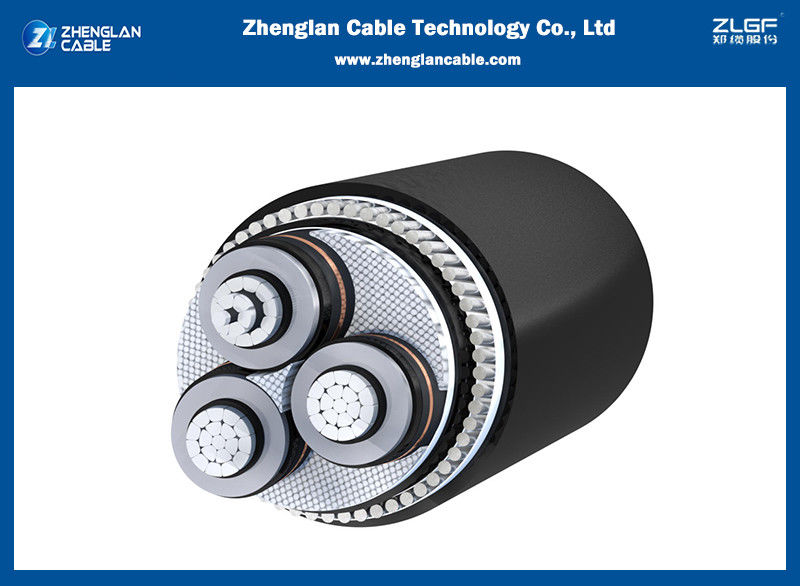

Силовой кабель 33 кВ с алюминиевой жилой, изоляцией из сшитого полиэтилена (XLPE), стальной броней (SWA) и оболочкой из полиэтилена (PE) сечением 3x300 кв. мм

Силовой кабель с алюминиевой изоляцией XLPE/SWA/PE 3x300 кв. мм с броней из стальной проволоки

ПРИМЕНЕНИЕ:

Данные кабели предназначены для распределения электроэнергии с номинальным напряжением Uo/U от 3,8/6,6 кВ до 19/33 кВ и частотой 50 Гц. Они подходят для прокладки в основном на электростанциях, внутри помещений и в кабельных каналах, снаружи, под землей и в воде, а также для прокладки на кабельных лотках для промышленных предприятий, распределительных щитов и электростанций.

СТАНДАРТ:

IEC 60502
BS 6622
BS 7835 (версия LSZH)

Примечание:Одножильные кабели по BS 6622/BS 7835/IEC 60502/VDE 0276

Кабели также могут поставляться со специальными огнестойкими наружными оболочками из ПВХ, соответствующими стандарту IEC 60332. Мы также можем поставлять кабели с оболочками без галогенов с низким дымовыделением (LSZH) в соответствии со стандартами BS 7211 и BS 6724 или другими эквивалентными международными стандартами. Конструкция

Кабели среднего напряжения изготавливаются по процессу monosil. Мы предоставляем высокоспециализированное оборудование, современные исследовательские мощности и тщательные процедуры контроля качества, необходимые для производства кабелей с изоляцией из ПВХ для использования до 6 кВ и кабелей с изоляцией из сшитого полиэтилена/ЭПР для использования при напряжениях до 35 кВ. Все материалы хранятся в условиях контролируемой чистоты на протяжении всего производственного процесса, чтобы обеспечить абсолютную однородность готовых изоляционных материалов.

Проводники

Используются алюминиевые или медные проводники. Проводники сечением до 630 мм² будут круглыми, уплотненными и многопроволочными и должны соответствовать IEC 60228 класс 2. Проводник сечением 630 мм² будет круглым многопроволочным типом, на который будет нанесен слой полупроводящей ленты.

Экран экран

Это будет экструдированный слой полупроводящего сшиваемого компаунда, нанесенный в процессе одновременной тройной экструзии поверх проводника вместе с изоляцией и изоляционным экраном. Тройная экструзия — это единая высокоточная операция, которая исключает возможность загрязнения между слоями, что может привести к неравномерности электрического поля. Тщательным подбором материалов и особым вниманием к параметрам процесса мы производим слои изоляционного экрана с требуемой силой отслаивания, как указано в применимом национальном или международном стандарте.

Изоляционный

Это будет экструдированный слой сшитого полиэтилена, нанесенный поверх экрана проводника в процессе тройной экструзии вместе с экраном проводника и изоляционным экраном.

Изоляционный экран

Это будет слой полупроводящего сшиваемого компаунда, который будет нанесен методом тройной экструзии поверх изоляции.

Металлический экран

Он будет состоять из слоя медной ленты, нанесенной по спирали с перехлестом поверх изоляционного экрана. По запросу могут быть предоставлены другие комбинации металлических экранов в соответствии с требованиями заказчика.

Скрутка

В случае трехжильных кабелей три жилы скручиваются с гигроскопичными наполнителями, такими как полипропиленовые (ПП) наполнители в промежутках, и наносится обмоточная лента с перехлестом. Эти обмоточные ленты могут быть из ПВХ или вспененного полиэтилена.

Внутренняя оболочка (Подушка) для бронированных кабелей

Экструдированный слой ПВХ или ПЭ наносится поверх скрученных жил для бронированных кабелей. ПВХ обычно класса ST2, а ПЭ класса ST7 в соответствии с IEC 60502, часть 2.

Броня

В случае бронированных кабелей броня наносится по спирали поверх внутренней оболочки. Для одножильных кабелей это алюминиевая проволока, а для многожильных кабелей броня может быть одним из следующих вариантов:

а) Оцинкованная стальная проволока.

б) Оцинкованная стальная лента.

Наружная оболочка

Экструдированный слой наносится поверх брони в случае бронированных кабелей и поверх скрученных жил в случае небронированных кабелей. Материалом наружной оболочки может быть ПВХ, ПЭ, ПНД или МДПЭ. Наши

кабели среднего напряжения обычно поставляются с красными наружными оболочками из ПВХ, соответствующими BS 6622 или IEC 60502. Могут быть предоставлены другие цвета для учета различных условий монтажа, таких как воздействие УФ-излучения и различные составы почвы. Могут быть также поставлены составы с защитой от термитов в дополнение к наружным оболочкам с графитовым покрытием, где требуется тестирование оболочки на месте.

Огнестойкость кабельных оболочек Кабели также могут поставляться со специальными огнестойкими наружными оболочками из ПВХ, соответствующими стандарту IEC 60332. Мы также можем поставлять кабели с оболочками без галогенов с низким дымовыделением (LSZH) в соответствии со стандартами BS 7211 и BS 6724 или другими эквивалентными международными стандартами. Параметры кабеля:

6/10 кВ Силовой одножильный кабель среднего напряжения (бронированный)

Ном.
Площадь


Предоставляются услуги OEM/ODM;

• Продукция соответствует стандартам GB, IEC, BS, ASTM, DIN, VDE и JIS; Принимаются требования заказчика;
• Сертифицировано по ISO 9001:2015, ISO 14001:2015 и OHSAS 18001:2007;
• Уставный капитал 30 миллионов долларов США, площадь завода 60 000 м²;
• Современное испытательное оборудование и процедуры, 100% проверка перед отправкой с завода;
• Гарантированы достаточные запасы и максимально эффективное время доставки;
• Предоставляются профессиональные предпродажные и послепродажные услуги.
