Подробная информация о продукте
Место происхождения: Хэнань, Китай
Фирменное наименование: Zhenglan Cable
Сертификация: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Номер модели: AAAC
Условия оплаты и доставки
Количество мин заказа: 1000 метров
Цена: Возможен торг
Упаковывая детали: Деревянный барабан, деревянный и стальной барабан, по желанию заказчика
Время доставки: 15 дней
Условия оплаты: T/T ， L/C.
Поставка способности: 82,000 КМ/год
Материал: |
Алюминиевый сплав |
Цвет оболочки: |
Никто |
Основной: |
Нормальный или индивидуальный |
характерный: |
ГОЛЫЙ проводник |
Бронированный: |
Нет |
Номинальная область: |
1,5-1000 кв.мм |
Материал: |
Алюминиевый сплав |
Цвет оболочки: |
Никто |
Основной: |
Нормальный или индивидуальный |
характерный: |
ГОЛЫЙ проводник |
Бронированный: |
Нет |
Номинальная область: |
1,5-1000 кв.мм |

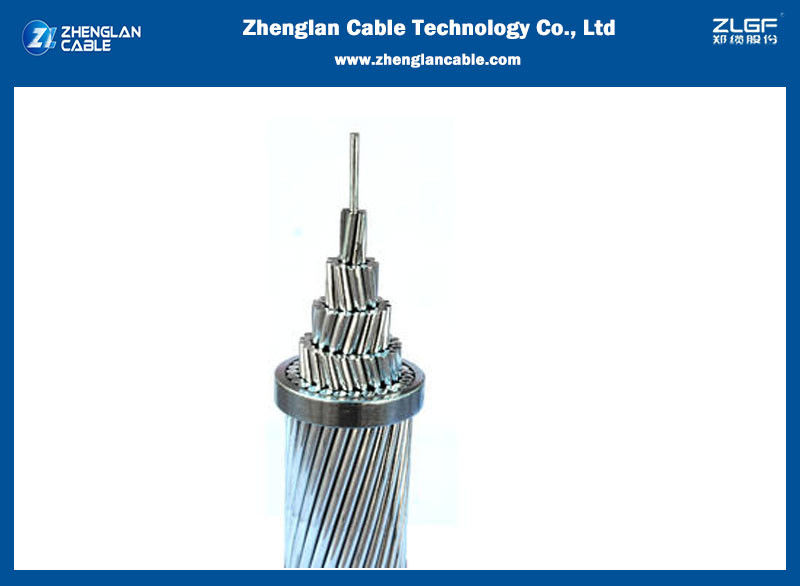

Провод АААС для линий электропередачи
ПРИМЕНЕНИЕ: Используется для воздушных линий электропередачи, грозозащитных тросов, стальных оттяжек….
Стандарты: TCVN 5064, IEC, ASTM, BS, DIN, AS …
КОНСТРУКЦИЯ
Провод из алюминиевого сплава (AAAC) представляет собой концентрически скрученный провод, состоящий из проволок из алюминиевого сплава (6201-T81), доступных в однослойной и многослойной конструкциях. По сравнению с обычным проводом ACSR, меньший вес, сопоставимая прочность и токонесущая способность, более низкие электрические потери и превосходная коррозионная стойкость обеспечили широкое применение AAAC в распределительных сетях и линиях электропередачи среднего и высокого напряжения.
ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА
| плотность при 20ºC | 2,70 кг/дм |
| Температурный коэффициент при 20°C | 0,00360 (°C) |
| удельное сопротивление при 20°C | 0,0326 Ом мм2/м |
| линейный коэффициент расширения |
23 x10-6 (°C) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Температура окружающей среды | -5°C - 50°C |
| Давление ветра | 80 – 130 кг/м |
| Сейсмическое ускорение | 0,12 - 0,05g |
| Изокераунический уровень | 10 – 18 |
| относительная влажность | 5 – 100% |
ПАРАМЕТРЫ КОНСТРУКЦИИ
| Размер проводника (мкм) |
Количество и диаметр проволоки (мм) | Площадь поперечного сечения (мм2) |
Наружный диаметр (мм) | Вес (кг/км) | Расчетная разрывная нагрузка | Расчетное сопротивление постоянному току при 20°C (Ом/км) кгс |
||
| кН | 66,36 | |||||||
| 7/2,47 | 33,54 | 7,41 | 92 | 1087 | 10,66 | 0,9987 | 77,47 | |
| 7/2,67 | 39,19 | 8,01 | 108 | 1270 | 12,45 | 0,8547 | 105,60 | |
| 7/3,12 | 53,52 | 9,36 | 148 | 1734 | 17,00 | 0,6259 | 123,30 | |
| 7/3,37 | 62,44 | 10,01 | 172 | 2023 | 19,84 | 0,5364 | 133,10 | |
| 7/3,50 | 67,35 | 10,50 | 186 | 2091 | 20,51 | 0,4973 | 155,40 | |
| 7/3,78 | 78,55 | 11,34 | 217 | 2439 | 23,92 | 0,4264 | 167,80 | |
| 7/3,93 | 84,91 | 11,79 | 234 | 2636 | 25,85 | 0,3945 | 195,70 | |
| 7/4,25 | 99,30 | 12,75 | 274 | 3083 | 30,23 | 0,3373 | 211,60 | |
| 7/4,42 | 107,4 | 13,26 | 296 | 3335 | 32,71 | 0,3119 | 246,90 | |
| 7/4,77 | 125,1 | 14,31 | 345 | 3884 | 38,09 | 0,2678 | 394,50 | |
| 19/3,66 | 199,9 | 18,30 | 551 | 6012 | 58,96 | 0,1676 | 400,00 | |
| 19/3,69 | 203,2 | 18,45 | 560 | 6112 | 59,94 | 0,1648 | 450,00 | |
| 19/3,91 | 228,1 | 19,55 | 629 | 6861 | 67,28 | 0,1468 | 465,40 | |
| 19/3,98 | 236,4 | 19,90 | 652 | 7110 | 69,73 | 0,1417 | 500,00 | |
| 19/4,12 | 253,3 | 20,60 | 698 | 9619 | 74,72 | 0,1322 | 550,00 | |
| 37/3,10 | 279,3 | 21,70 | 770 | 8577 | 84,11 | 0,1199 | 559,00 | |
| 19/4,36 | 283,7 | 21,80 | 782 | 8533 | 83,64 | 0,1181 | 600,00 | |
| 37/3,23 | 303,2 | 22,61 | 836 | 9311 | 91,31 | 0,1105 | 650,00 | |
| 37/3,37 | 330,0 | 23,59 | 910 | 10134 | 99,38 | 0,1015 | 652,40 | |
| 19/4,71 | 331,0 | 23,55 | 913 | 9956 | 97,64 | 0,1012 | 700,00 | |
| 37/3,49 | 354,0 | 24,43 | 976 | 10418 | 102,2 | 0,09462 | 740,00 | |
| 37/3,59 | 374,5 | 25,13 | 1033 | 11022 | 108,1 | 0,08944 | 750,00 | |
| 37/3,62 | 380,8 | 25,34 | 1050 | 11207 | 109,9 | 0,08796 | 800,00 | |
| 37/3,73 | 404,3 | 26,11 | 1115 | 11899 | 116,7 | 0,08285 | 900,00 | |
| 37/3,96 | 455,7 | 27,72 | 1256 | 13411 | 131,5 | 0,07350 | 927,20 | |
| 37/4,02 | 469,6 | 28,14 | 1295 | 13821 | 135,5 | 0,07133 | 1000,00 | |
| 37/4,18 | 507,7 | 29,26 | 1400 | 14942 | 146,5 | 0,06598 | ||
