Подробная информация о продукции
Место происхождения: Хэнань, Китай
Фирменное наименование: Zhenglan Cable
Сертификация: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Номер модели: Силовой кабель ядров 3.6/6KV 3 (бронированный)
Условия оплаты и доставки
Количество мин заказа: 300 метров
Цена: 0.5-100USD/m
Упаковывая детали: Деревянные барабанчик, древесина и стальной барабан, как запрос клиента
Время доставки: 12 -15 дни
Условия оплаты: L/C, T/T, западное соединение
Материал: |
Алюминий |
Из цвета оболочки: |
Черный или подгонянный |
Ядр: |
1/3 |
Кабель Марк: |
Подгонянное содержание печатания или выбивать чернил |
characted: |
Бронированный |
Материал изоляции: |
XLPE/PVC |
Куртка: |
PVC/LZSH/PE |
Материал: |
Алюминий |
Из цвета оболочки: |
Черный или подгонянный |
Ядр: |
1/3 |
Кабель Марк: |
Подгонянное содержание печатания или выбивать чернил |
characted: |
Бронированный |
Материал изоляции: |
XLPE/PVC |
Куртка: |
PVC/LZSH/PE |

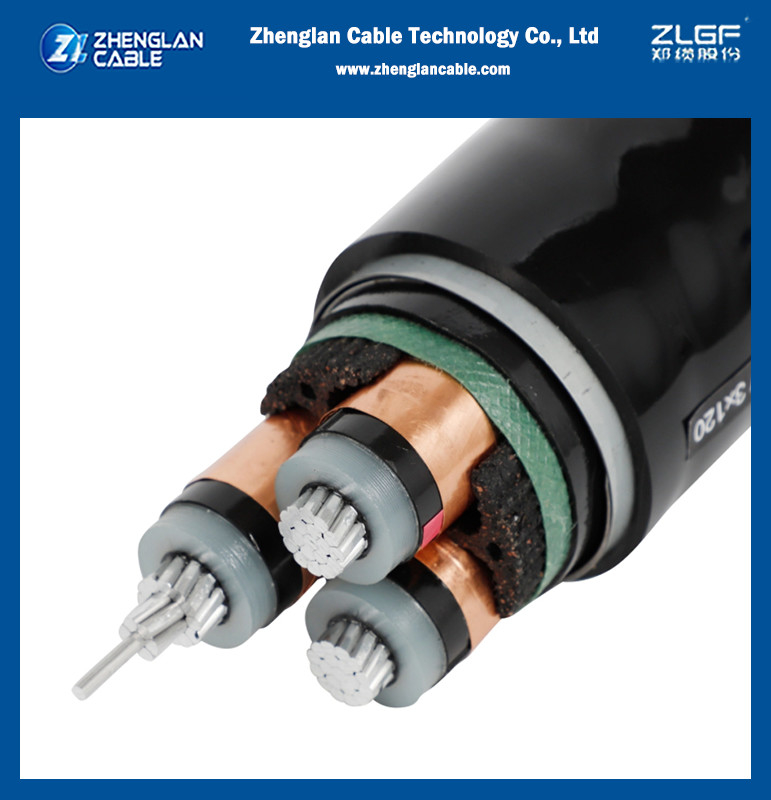

3.6/6 (7,2) KV, силовой кабель проводника 3.6/6. ядров ядра 3 MV одиночных алюминиевый (бронированное) XLPE изолировали IEC 60502/60228
ПРИМЕНЕНИЯ:
3 кабеля ядра конструированы для распределения электропитания с номинальным напряжением Uo/U выстраивая в ряд от 1.8/3KV к 26/35KV и частоте 50Hz. Они соответствующие для установки главным образом в станции электропитания, внутри помещения и в кабельные каналы, outdoors, ОН нелегально и в воду так же, как для установки на подносы кабеля для индустрий, коммутаторов и электростанций.
СТАНДАРТ:
Международный: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты как BS, DIN и ICEA по требованию
КОНСТРУКЦИЯ:
Проводник: Простые обожженные медь или алюминий исполняя с классом 1 или 2. IEC 60228.
Экран проводника: Экран проводника состоит из прессованного слоя не металлической, полу-проводя смеси приложенной поверх полу-проводя ленты. Экран проводника приложен под тройным процессом штранг-прессования над проводником вместе с изоляцией и экраном изоляции. Прессованная полу-проводя смесь твердо скреплена к изоляции для того чтобы исключить все свободные пространства воздуха и может быть легко рукой обнажанной на месте. Экран проводника не необходим и для PVC и EPR/HEPR изолировало кабели 1.8/3.6KV и 3.6/6KV
Изоляция
Это будет прессованным слоем XLPE приложило над экраном проводника под тройным процессом штранг-прессования вместе с экраном проводника и экраном изоляции.
Экран изоляции
Это будет слоем полу-проводить crosslinkable смесь которая будет приложена тройным процессом штранг-прессования над изоляцией.
Металлический экран
Оно будет состоять из слоя медной ленты приложенного спирально с перекрытием над экраном изоляции. Другие экраны сочетаний из металлические согласно требованию к клиента можно также обеспечить по запросу.
Класть - вверх
В случае 3 кабелей ядра, 3 ядра положены вверх с не-водоемкими заполнителями как заполнители полипропилена (PP) на межузлиях и лента связывателя приложена с перекрытием. Эти ленты связывателя могут быть PVC или, который пенят полиэтилена.
Внутренняя оболочка (постельные принадлежности) для бронированных кабелей
Прессованный слой PVC или PE приложен над положенное вверх по ядрам для бронированных кабелей. PVC нормально ранга ST2 и PE ранга ST7 согласно части 2. IEC 60502.
Armouring
В случае бронированных кабелей, панцырь приложен спирально над внутренней оболочкой. Для одиночных кабелей ядра, он алюминиевых проводов и для многожильных кабелей, панцырь может быть одного среди следующих вариантов:
a) Гальванизированный стальной провод.
b) Гальванизированная стальная лента.
Над оболочкой
Прессованный слой приложен над панцырем в случае бронированных кабелей и сверх положен вверх по ядрам в случае unarmoured кабелей. Наружный материал оболочки может быть или PVC, PE, HDPE или MDPE. наш
средние кабели напряжения тока нормально поставлены с красным PVC над оболочками исполняя с BS 6622 или IEC 60502. Другие цвета могут быть обеспечены, что одели ряд рассмотрения установки как влияние составы УЛЬТРАФИОЛЕТОВОЙ почвы радиаций и отличаться. образования Анти--термита можно также поставить в дополнение к графит-покрытый над оболочками где необходимо приобъектное испытание оболочки.
Представление огня на защитных оболочках кабеля
Кабели можно также поставить с особенным пламенем - retardant PVC над оболочками, который нужно исполнить со стандартом IEC 60332. Мы можем также поставить кабели с низкими оболочками галоида дыма свободно (LSZH) согласно стандартам BS 7211 и BS 6724 или другим соответствующим международным стандартам.
Свойства кабелей
Особенности которые мы можем предложить для кабелей MV:
l Watertight конструкция (и радиальный и продольный).
l оболочка руководства доступная для вариантов.
l устойчивый к тяжелой вибрации.
l доступный в длинных длинах доставки для уменьшения количества соединений.
² проводника до 630mm l меди или алюминиевого.
l металлическая оболочка и радиальный барьер влаги сделанные из медной проволоки или ленты.
l различные варианты для наружных курток PE (LDPE, MDPE & HDPE).
l различные варианты для LSF, LSZH & FRPVC, был анти--термитом или УЛЬТРАФИОЛЕТОВЫМИ устойчивыми согласно BS 7835, IEC 60332 etc.
l Strippable экран изоляции.
l металлический экран сделанный множественных слоев медных лент или медных проволок и лент сочетания из для увеличения пропускной способности тока повреждения земли.
l увеличил проводимость панцыря вводом трудных вычерченных медных проволок в панцыре.
Параметры кабеля:
3.6/6KV средний силовой кабель ядров напряжения тока 3 (Amoured)
| Нормальная перекрестная секционная область (² mm) |
Dia проводника Appro (mm) |
Толщина изоляции Nom (mm) |
Медная толщина ленты (mm) |
Экранное пространство медной проволоки (² mm) |
Appro. Dia изоляции (mm) |
Толщина панцыря Nom (mm) |
Толщина оболочки Nom (mm) |
Диаметр Appro общий (mm) |
Вес Appro (kg/km) |
|
| CU | AL | |||||||||
| 25 | 6,05 | 2,5 | 0,1 | 16 | 12,5 | 0,5 | 2,2 | 39 | 2800 | 2300 |
| 35 | 7,10 | 2,5 | 0,1 | 16 | 13,5 | 0,5 | 2,3 | 42 | 3200 | 2600 |
| 50 | 8,25 | 2,5 | 0,1 | 16 | 14,7 | 0,5 | 2,4 | 45 | 3800 | 2900 |
| 70 | 9,90 | 2,5 | 0,1 | 16 | 16,3 | 0,5 | 2,5 | 49 | 4700 | 3400 |
| 95 | 11,7 | 2,5 | 0,1 | 16 | 18,1 | 0,5 | 2,6 | 53 | 5800 | 4000 |
| 120 | 13,3 | 2,5 | 0,1 | 16 | 19,5 | 0,5 | 2,7 | 56 | 6800 | 4600 |
| 150 | 14,3 | 2,5 | 0,1 | 25 | 20,7 | 0,5 | 2,8 | 59 | 7900 | 5100 |
| 185 | 16,3 | 2,5 | 0,1 | 25 | 22,7 | 0,8 | 2,9 | 64 | 9400 | 5900 |
| 240 | 18,7 | 2,6 | 0,1 | 25 | 25,3 | 0,8 | 3,1 | 70 | 11700 | 7000 |
| 300 | 20,9 | 2,8 | 0,1 | 25 | 27,9 | 0,8 | 3,3 | 76 | 14100 | 8300 |
| 400 | 23,7 | 3,0 | 0,1 | 25 | 31,1 | 0,8 | 3,6 | 85 | 18300 | 10900 |
Шоу продукта
Почему выберите кабель Zhenglan:
CO. технологии кабеля Zhenglan, Ltd., в прошлом известный как CO. кабеля ХЭНАНЯ Zhengzhou, Ltd., одно из предприятий костяка большого диапазона в индустрии провода и кабеля Китая. Столица компании зарегистрированная около 4 миллиона 6 тысяч юань и свое управление расположено в поле 49 южной башни центра Гренландии железнодорожного вокзала Zhengzhou высокого (Башен Близнецы Petronas). Фабрика расположена в промышленном парке науки и техники кабеля Zhengzhou промышленной зоны Wuzhi. Технология и технология производства научных исследований и разработки современного промышленного парка интегрируя предварительные.
