Подробная информация о продукте
Место происхождения: Хэнань, Китай
Фирменное наименование: Zhenglan cable
Сертификация: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Номер модели: Экономичный алюминиевый подземный силовой кабель 6–35 кВ с изоляцией из сшитого полиэтилена, брониро
Условия оплаты и доставки
Количество мин заказа: 1500 метров
Цена: USD 1- USD 200
Упаковывая детали: Деревянный барабан, деревянный и стальной барабан, по желанию заказчика
Время доставки: 7-10 рабочих дней
Условия оплаты: Л/К, Т/Т, западное соединение
Поставка способности: 100000 метров в месяц
Материал: |
Медь |
Изоляция: |
СПЭ |
Основной: |
3 ядра, 1 ядро |
Марка кабеля: |
Печать чернилами |
Металлический экран: |
Медная ленточная экрана |
характерный: |
Бронирование стальной проволокой, армирование стальной лентой |
Внешняя оболочка: |
обычный ПВХ или огнестойкий ПВХ. |
Цвет оболочки: |
Черный или индивидуальный |
Материал: |
Медь |
Изоляция: |
СПЭ |
Основной: |
3 ядра, 1 ядро |
Марка кабеля: |
Печать чернилами |
Металлический экран: |
Медная ленточная экрана |
характерный: |
Бронирование стальной проволокой, армирование стальной лентой |
Внешняя оболочка: |
обычный ПВХ или огнестойкий ПВХ. |
Цвет оболочки: |
Черный или индивидуальный |

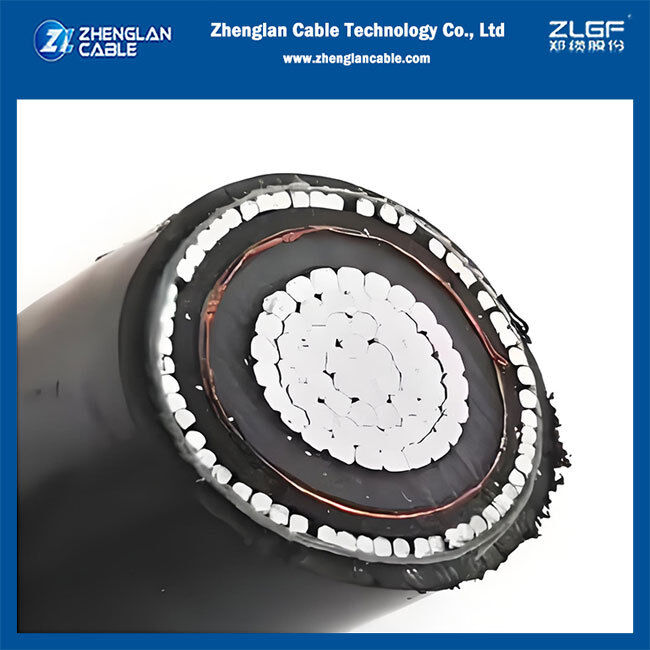

Этот алюминиевый проводник среднего напряжения подземного кабеля предлагает высокоэкономичное решение для распределения электроэнергии без ущерба для надежности или производительности.с проводкой из алюминия, изоляция XLPE и конструкция с железобетонной лентой (STA),Этот кабель предназначен для широкого спектра подземных и внутренних применений, где требуется механическая защита, но вес и стоимость являются ключевыми соображениями.Это идеальный выбор для крупномасштабных инфраструктурных проектов, сетей коммунальных услуг и промышленных установок, которые ищут оптимальный баланс производительности и экономичности.
Конструкция продукции
Кондуктор: Алюминий с цепями (класс 2), сжатый для обеспечения гладкого и круглого профиля.
Экран проводника: экструдированный полупроводниковый слой для обеспечения плавного электрического интерфейса с изоляцией.
Изоляция: XLPE (Cross-linked Polyethylene), обеспечивающий отличные электрические и тепловые свойства.
Изоляционный экран: экструдированный полупроводниковый слой, часто комбинированный с металлическим экраном (например, медная лента).
Металлический экран: медная ленточная экрана
Броня: Стальная ленточная броня (STA), обеспечивающая прочную механическую защиту от ударов и дробления.
Внешняя оболочка: прочный и устойчивый к ультрафиолету PVC или PE чехол, защищающий кабель от влаги, химических веществ и стрессов окружающей среды.
Типичные применения
Первичные и вторичные распределительные сети
Подземное электроснабжение промышленных комплексов и жилых комплексов
Установка в кабельных каналах и траншеях
Приложения в помещениях, такие как разъединительные устройства и подключения трансформаторов
Проект инфраструктуры, связанный с затратами
Производственные стандарты и напряжение
Стандарты: IEC 60502-2, BS 6622 или по требованию клиента.
Номинальное напряжение:6КВ до 35 кВ.
Основное числоОдноядерное или трехядерное.
Технические спецификации
|
Параметр |
Подробная информация |
|
Диапазон напряжения |
6-35 кВ |
|
Кондуктор |
Алюминий класса 2 |
|
Изоляция |
XLPE |
|
Тип брони |
Защищенные стальной лентой (STA) |
|
Внешняя оболочка |
ПВХ / ПЭ |
|
Макс, временный дирижер. |
90°C (нормальный), 250°C (короткое замыкание) |
|
Площадь поперечного сечения |
До 630 мм2 или по требованию |
Доступные варианты
Броня: доступные варианты STA (Стальная ленточная броня) и SWA (Стальная проволочная броня).
Материал оболочки: ПВХ, ПЭ или ПВХ.
Ядро: доступны конструкции с одним или тремя ядрами.
|
Нормальная площадь поперечного сечения ((mm2) |
Диаметр прицельного проводника ((мм) |
Толщина изоляции Nom (мм) |
Толщина ленты из меди (мм) |
Площадь экрана из медного проволоки ((мм2) |
Приблизительно диаметр изоляции (мм) |
Толщина брони (мм) |
Толщина оболочки Nom (мм) |
Приблизительный общий диаметр (мм) |
Приблизительный вес (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology предлагает сертифицированные IEC 60502-2 кабели MV с конкурентоспособными ценами на фабрике, быстрыми сроками поставки и полными отчетами о тестах типа.
